單口網絡防雷器
性能簡介：
計算機網絡信號電涌保護器，依據IEC電涌保護器的標準設計，充分考慮到器件極間電容和分布電容對數據信號傳輸?shù)乃p，插入損耗小，輸出殘壓極低，具優越的傳輸性能，動作快，插損小，RJ45接口，4線或者8線保護，帶寬100M。
技術參數表：
|
型 號 |
HD-XNET-RJ45/4 |
HD-XNET-RJ45/8 |
|
額定電壓Un |
5V |
12V |
|
最大持續工作電壓Uc |
12V |
15V |
|
標稱放電電流In（8/20us） |
2.5KA |
300A |
|
最大放電電流Imax（8/20us） |
5KA |
600A |
|
電壓保護水平Up |
（X-X）≤70V |
（X-X）≤85V |
|
（X-G）≤400V |
（X-G）≤85V |
|
|
串聯阻抗R |
1Ω |
無 |
|
外形尺寸 |
94×25×25mm |
67×25×25mm |
|
保護線數 |
1，2，3，6線 |
8線全保護 |
|
響應時間Ta |
≤1ns |
|
|
插入損耗 |
≤0.2dB |
|
|
工作溫度范圍Tup |
-40℃至+70℃ |
|
|
保護等級 |
IP20 |
|
|
外殼材料 |
屏蔽金屬鋁 |
|
|
接線方式 |
串聯 |
|
|
接口方式 |
RJ45 |
|

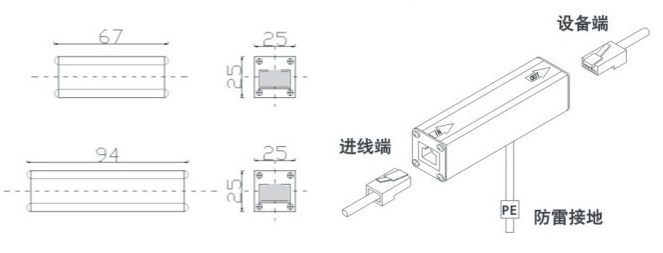

安裝方法：
在被保護設備的線路接口前端串聯接入避雷器，"OUT"為設備端、"IN"為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
