DDN通信線路防雷器
性能簡介：
本產品殘壓輸出極低，并保證快速響應時間。接口形式可選擇RJ11、RJ45、接線端子等，保護線路可分單路或雙路，串聯接法，具有雙重的過壓過流保護功能，典型應用為電話機、ADSL、DDN、ISDN、傳真機、調制解調器、程控交換機等。
技術參數表：
|
型 號 |
HD-XT-DDN |
|
|
標稱工作電壓Un |
48V |
|
|
最大持續工作電壓Uc |
55V |
|
|
標稱放電電流In（8/20us） |
2.5KA |
|
|
最大放電電流Imax（8/20us） |
5KA |
|
|
電壓保護水平Up |
X-X |
300V |
|
X-G |
300V |
|
|
外形尺寸 |
80×25×25mm |
|
|
響應時間Ta |
≤1ns |
|
|
工作溫度范圍Tup |
-40℃至+70℃ |
|
|
插入損耗 |
≤0.2dB |
|
|
數據傳輸速率 |
100Mbps |
|
|
保護等級 |
IP20 |
|
|
外殼材料 |
屏蔽金屬鋁 |
|
|
保護線數 |
2，3線或1，4線 |
|
|
接口方式 |
接線端子 |
|

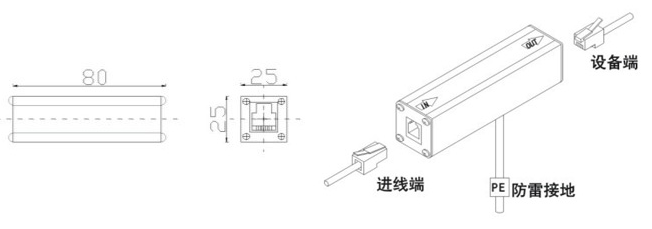

安裝說明：
在被保護設備的線路接口前端串聯接入避雷器，“OUT”為設備端、“IN”為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好的電氣連接。
