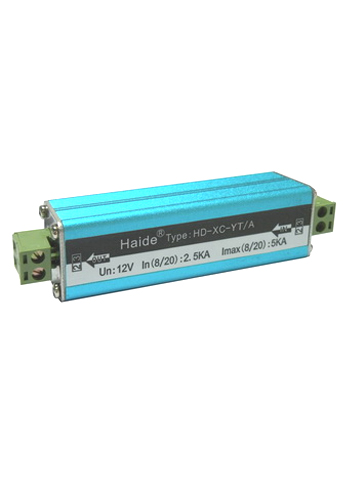

云臺控制線路防雷器
性能簡介：
此產品適用于監控云臺、解碼線路、門禁數據線路、背景音樂、可視對講、智能三表、一卡通和消防報警線路等的保護，防止因地電位升高過線路感應過電壓隊設備的損壞，輸出殘壓低，插入損耗小，雙重過流保護，產品適用RJ11、接線端子等端口的保護。
技術參數表
型 號
HD-XC-YT
標稱工作電壓Un
12V
24V
最大持續工作電壓Uc
15V
32V
標稱放電電流In（8/20us）
5kA
最大放電電流Imax（8/20us）
10kA
額定負載電流IL
1.5A
電壓保護水平Up
(X-X)
110V
150V
(X-G)
350V
350V
響應時間Ta
＜0.1ns
插入損耗
≤0.2dB
插入電阻
≤4Ω
保護線數
單路（2 、3）
保護等級
IP30
接口方式
接線端子

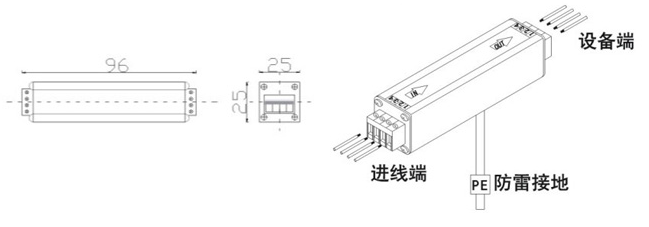

外形尺寸
96×25×25mm /113×50×38mm
外殼材料
屏蔽金屬鋁/防火阻燃性材料
安裝說明：
在被保護設備的線路接口前段串聯接入避雷器，“OUT”為設備端、“IN”為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好的電氣連接。
