16口視頻防雷器
性能簡介：
本產品依據IEC電涌保護器的標準設計，接口形式為BNC,外形為長方體機架式，適用于監控機房視頻分配器、視頻矩陣切換器等終端設備的雷擊及浪涌保護，安裝便捷，無需維護，反應速度快速，適用帶寬小于100MHZ，插入損耗0.2dB。
技術參數表：
|
型 號 |
HD-XH-16GVD/A |
HD-XH-16GVD/B |
|
|
標稱工作電壓Un |
±5V |
±5V |
|
|
最大持續工作電壓Uc |
±6.8V |
±6.8V |
|
|
標稱放電電流In（8/20us） |
2.5kA |
5kA |
|
|
最大放電電流Imax（8/20us） |
5kA |
10kA |
|
|
電壓保護水平Up |
X-X |
40V |
70V |
|
X-G |
400V |
700V |
|
|
外形尺寸 |
480×65×60mm |
||
|
響應時間Ta |
≤1ns |
||
|
帶寬FG |
40MHZ |
||
|
工作溫度范圍Tup |
-40℃至+70℃ |
||
|
插入損耗 |
≤0.2dB |
||
|
插入電阻 |
≤4Ω |
||
|
保護等級 |
IP30 |
||
|
外殼材料 |
屏蔽金屬鋁 |
||
|
接口方式 |
16路BNC |
||

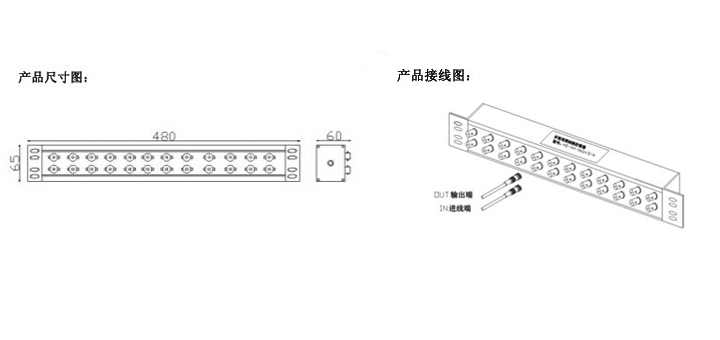

安裝方法：
在被保護設備的線路接口前端串聯接入避雷器，“OUT”為設備端、“IN”為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
