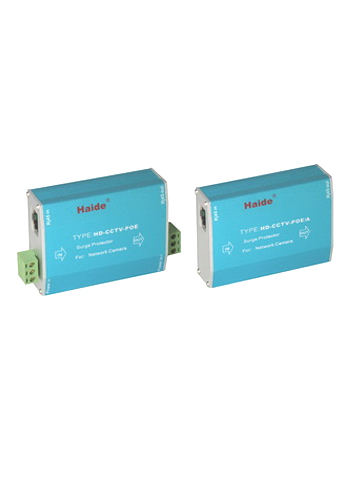

POE網絡視頻防雷器
性能簡介：
本產品可以分別對網絡攝像機的電源、網絡線路實施浪涌保護，外殼采用整體鋁合金結構，體積小，輸出殘壓極低，設計充分考慮到器件極間電容和分布電容對數據信號傳輸?shù)乃p，插入損耗小，網絡數據傳輸速率快,能充分滿足傳輸要求，具有對瞬態過電壓快速響應的優點。
技術參數表：
|
型號 |
HD-CCTV-POE（獨立供電） |
HD-CCTV-POE/A |
|||||
|
保護線路 |
電源線路 |
網絡線路 |
電源線路 |
網絡線路 |
|||
|
標稱工作電壓Un |
12V |
24V |
220V |
12V |
48V |
48V |
|
|
最大持續工作電壓Uc |
16V |
32V |
275V |
16V |
60V |
60V |
|
|
耐受沖擊電壓Uoc |
10KV |
5KV |
5KV |
5KV |
|||
|
沖擊電流Iimp |
|
1.5KA |
1.5KA |
1.5KA |
|||
|
標稱放電電流In（8/20us） |
5KA |
2.5KA |
2.5KA |
2.5KA |
|||
|
最大放電電流Imax（8/20us） |
10KA |
5KA |
5KA |
5KA |
|||
|
電壓保護水平Up |
55V |
160V |
1.1KV |
X-X：75V |
200V |
150V |
|
|
X-G：400V |
|||||||
|
額定負載電流IL |
1A |
|
1A |
|
|||
|
漏電流 |
<5μA |
|
<5μA |
|
|||
|
響應時間Ta |
<25ns |
<1ns |
<25ns |
<1ns |
|||
|
插入損耗 |
|
≤0.2 dB |
|
≤0.2 dB |
|||
|
插入電阻 |
|
1Ω |
|
1Ω |
|||
|
帶寬FG |
|
100M |
|
100M |
|||
|
保護等級 |
IP30 |
||||||
|

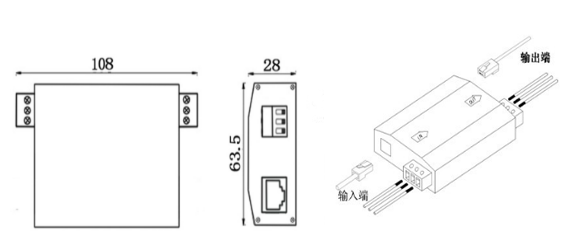

外形尺寸 |
108×63.5×28mm / 96*50*38mm |
||||||
|
外殼材料 |
屏蔽金屬鋁/屏蔽塑料防火材料 |
||||||
|
工作溫度范圍Tup |
-40℃至+70℃ |
||||||
|
接口方式 |
接線端子 |
RJ45 |
RJ45 |
||||
|
保護線路 |
接線端子 |
1,2,3,6線 |
45、78線或1,2,3,6線 |
1,2,3,6線 |
|||
安裝方法：
在被保護設備的線路接口前端串聯接入避雷器，“OUT”為設備端、“IN”為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
