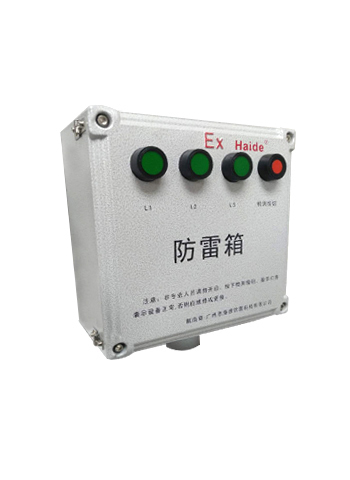

EX防爆電源防雷箱
產品簡介
本產品采用箱式結構，外殼采用高硬度、耐腐蝕、熱穩定性好鋁合金，全密封內部裝置具有強的防水、防塵、防腐蝕性能。完全無電弧外泄，具有Exe防爆功能認證，更加有效地起到防護的作用，適用于加建筑物、機房、工廠、企業等特殊作業環境中總電源的一級防雷，能有效抑制電源線上的過電壓，確保電子設備及其它用電設備的安全運行工作.
技術參數表
|
型 號 |
HD-D380/220M(EX) |
|
依據EN61643-11,SPD |
Ⅰ級 |
|
依據IEC61643-11，SPD |
Ⅰ級 |
|
依據GB 18802.1-2011,SPD |
Ⅰ級 |
|
產品執行標準 |
GB18802.1-2011, EN61643-11, IEC61643-11 |
|
認證狀態一 |
Exe |
|
標稱工作電壓Un |
380V/220V |
|
最大持續工作電壓Uc |
320V |
|
雷電沖擊電流Iimp（10/350μs） |
25KA |
|
標稱放電電流In（8/20μs） |
100KA |
|
電壓保護水平Up |
1.5KV |
|
續流抑制if |
3KA |
|

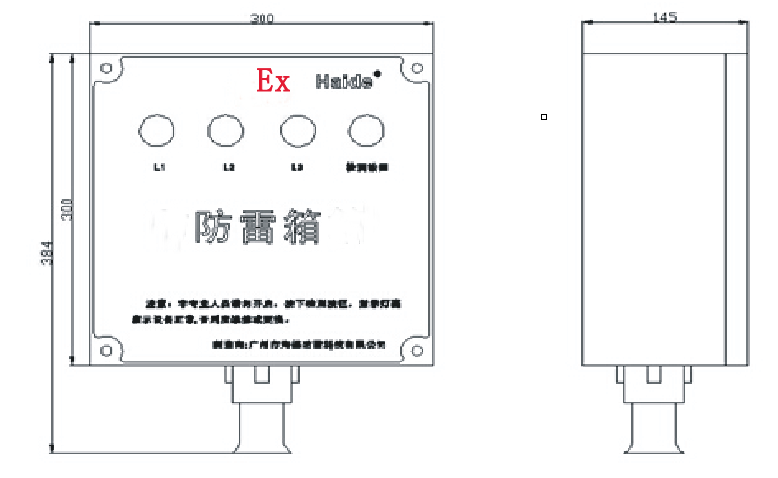

外形尺寸 |
300*384*145mm |
|
響應時間Ta |
≤25ns |
|
工作溫度范圍Tup |
-40℃至+70℃ |
|
防爆功能 |
具備 |
|
防腐蝕、防水、防塵功能 |
具有 |
|
保護等級 |
IP65 |
|
防爆箱外殼材料 |
鋁合金 |
|
試驗測試類別 |
T1 |
|
接線方式 |
并聯 |
|
保護方式 |
4+0/3+1/1+1/2+0 |
安裝方法
遠距離架空進線在進入建筑物時將零線重復接地。
電源相線（L）、零線（N）分別接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
建議導線規格：不小于6平方，導線要求短、直。
