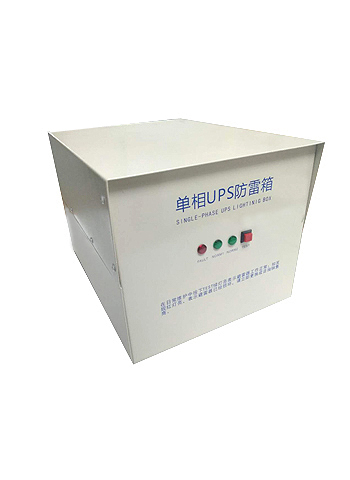

單相UPS專用防雷箱(大功率)
本產品適用于防雷區域LPZ1或LPZ2區至LPZ3區(D級或Ⅲ級)單相、三相電源線路的雷電及電涌的精細防護。本產品為箱式，核心器件采用最新大容量浪涌吸收元件MOV，經嚴格老化篩選，質量穩定， 響應時間快速，串聯型產品具有優越于并聯型產品的保護性能，輸出限制電壓更低，能更有效地保護設備。采用了LC濾波電路及限流裝置，鐵箱外殼，保護等級達到IP30，產品功能齊全，安裝方便，具備正常或故障檢測功能。
技術參數表：
|
型 號 |
HD-BUPS8/10 |
HD-BUPS6/7 |
HD-BUPS6/5 |
HD-BUPS4/4 |
|
標稱工作電壓Un |
220V |
220V |
220V |
220V |
|
最大持續工作電壓Uc |
275V |
275V |
275V |
275V |
|
標稱放電電流In（8/20us） |
40KA |
30KA |
30KA |
20KA |
|
最大放電電流Imax（8/20us） |
80KA |
60KA |
60KA |
40KA |
|
電壓保護水平Up |
2.4KV |
1.6KV |
1.6KV |
1.2KV |
|
前置過流保護 |
63A |
63A |
32A |
32A |
|
功率 |
10KW |
7KW |
5KW |
4KW |
|

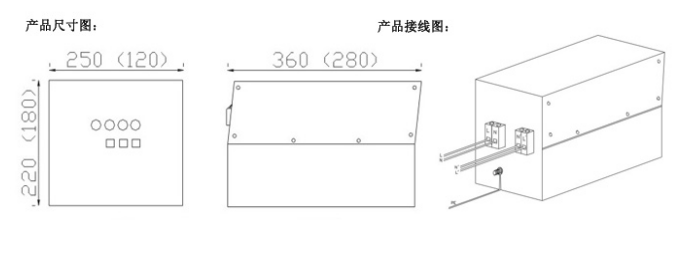

外形尺寸 |
360*250*230mm |
|||
|
響應時間Ta |
≤25ns |
|||
|
工作溫度范圍Tup |
-40℃至+70℃ |
|||
|
工作狀態指示 |
綠燈為正常工作，紅燈為故障指示 |
|||
|
最小安裝導體截面 |
6mm2多股線 |
|||
|
外殼材料 |
金屬噴涂 |
|||
|
接線方式 |
串聯 |
|||
|
保護方式 |
全保護 |
|||
遠距離架空進線在進入建筑物時將零線重復接地。
L、N為電源進線端，L’、N’為引入設備端。
裝在設備電源進線前端，建議電源地線（PE）與防雷地線作良好電器連接（推薦接地電阻≤4Ω）。
建議導線規格：不小于10平方，導線要求短、直。
