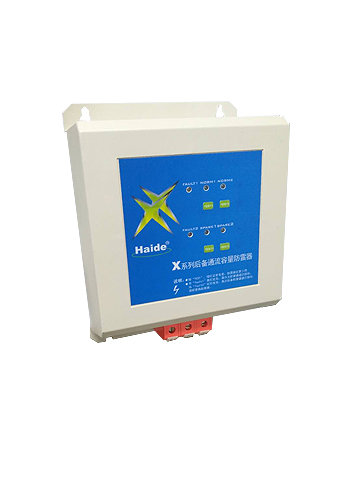

單相后備通流電源防雷箱
性能簡介
后備保護型低壓配電系統電涌保護器，箱式，依據IEC標準設計，采用先進的后備通流容量技術與MOV矩陣電源防雷技術互相配合，在防雷器放電主通道工作正常時能提供對高次諧波的抑制，與放電副通道互相配合有效減低殘壓。具有失效檢測指示，雷電流泄放能力大，殘壓低，適用于建筑物電源系統的防雷保護，維護極為方便，此防雷器并聯于線路中，對后接設備的功率無限制，為海德防雷公司專利產品。
技術參數表
|
型 號 |
HD-D220X-XS40/20 |
HD-D220X-XS20/10 |
|
標稱工作電壓Un |
220V |
220V |
|
最大持續工作電壓Uc |
275V |
275V |
|
雷電沖擊電流Imax（8/20us） |
40KA |
20KA |
|
標稱放電電流In（8/20us） |
20KA |
10KA |
|
后備通流容量Imax（8/20us） |
20KA |
10KA |
|
電壓保護水平Up |
1.2KV |
0.9KV |
|
響應時間Ta |
≤25ns |
|
|
工作溫度范圍Tup |
-40℃至+70℃ |
|
|
工作狀態指示 |
綠燈為正常工作，紅燈為故障指示。 |
|
|
保護等級 |
IP20 |
|
|

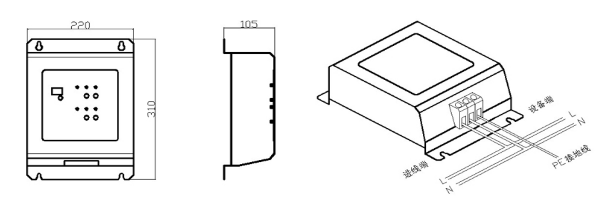

外形尺寸 |
220×310×105mm |
|
|
外殼材料 |
金屬?lài)娡?/span> |
|
|
接線方式 |
并聯 |
|
|
保護方式 |
1+1/2+0 |
|
安裝方法
遠距離架空進線在進入建筑物時將零線重復接地。
電源相線（L）、零線（N）分別接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
建議導線規格：不小于6平方，導線要求短、直。
