數據線路防雷器
性能簡介：
本產品核心部件采用進口名牌浪涌吸收器件，經嚴格篩選，性能優越，質量穩定。產品內置半導體浪涌吸收器件，箝位準確，殘壓輸出極低。針對不同系統選用適當?shù)南拗齐妷?，對設備達到最佳保護效果。本系列產品應按照設備接口或實際安裝需要選擇接口形式接線端子、RS232等，保護通路可分單路、雙路或多通路數，產品個數可選擇單個或多個一體化封裝。
技術參數表：
|
型 號 |
HD-XC-SJ3/5 |
|
|
標稱工作電壓Un |
5V |
|
|
最大持續運行電壓Uc |
6.8V |
|
|
標稱放電電流In(8/20μS) |
2.5kA |
|
|
最大放電電流Imax(8/20μS) |
5kA |
|
|
電壓保護水平Up |
X-X |
200V |
|
X-G |
1.0kV |
|
|
雷電沖擊電流Iimp（10/350μS） |
2kA |
|
|
耐受沖擊電壓Uoc |
10kV |
|
|
額定負載電流 |
1A |
|
|
響應時間tA |
≤1ns |
|
|
插入損耗 |
≤0.2dB |
|
|
保護線數 |
1,2,3線 |
|
|
保護等級 |
IP30 |
|
|
外殼材料 |
防火PBT |
|
|
接口方式 |
接線端子 |
|
|
測試類別 |
D1，C2 |
|

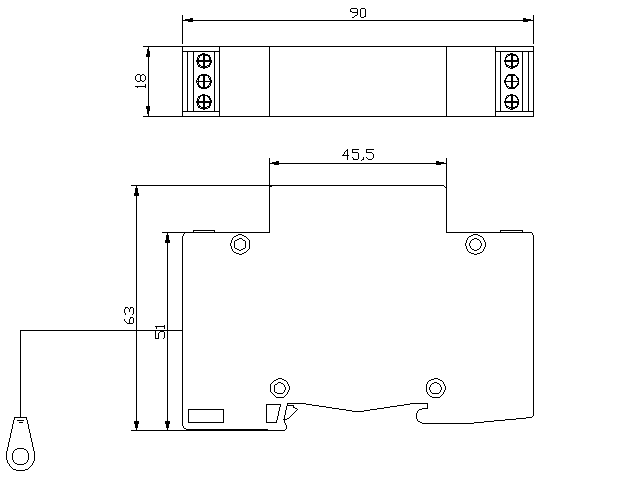

產品安裝尺寸圖：
