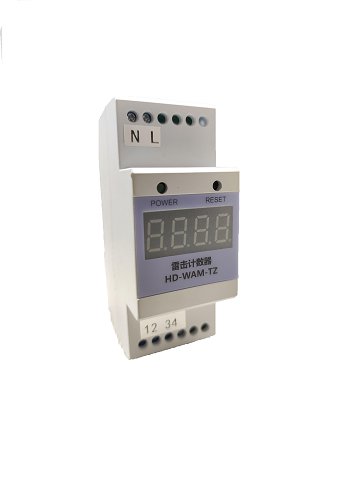

HD-WAM-TZ雷擊計數器具有以下特點：1.計數準確、抗干擾能力強、使用安裝簡便采用標準導軌安裝； 2. 雷擊計數器可把采集到的信號通過RS485信號線輸出。適用于與各種防雷器或設備配套使用。
|
型號 |
HD-WAM-TZ |
|
供電電壓 |
220Vac |
|
記數顯示 |
0000-9999 |
|
記數脈沖 |
1KA |
|
安裝導軌 |
35mm |
|
工作溫度范圍Tup |
-40℃至+80℃ |
|
保護等級 |
IP20 |
|
外殼材料 |
阻燃熱塑性材料 |
|
接口方式 |
6位接線端子 |
|
數據傳輸方式 |
RS485/LoRa |
|
外形尺寸 |
36×90×64mm |
雷擊計數器與電源防雷器配套使用時安裝方法：
1、首先把雷擊計數器固定在防雷器旁邊，從防雷器的遙信告警常開端子上引出2條信號線鏈接到計數器的（3-4）接線端子上；
2、然后把計數器的雷擊感應器套在防雷器的接地線上，再把雷擊感應器引出線接到計數器的（5-6）端子上；
3、從計數器的（1-2）RS485信號端子上，引出2條信號線，鏈接到需要接收計數器數據的設備對應端口；
把電源線L-N接到計數器的電源進線端。
